마이크로덕트 시공법
Direct Install
관로형(Direct Install) 외관 마이크로덕트 삽입 방식
기존 외관이 있는 경우 새로 매설을 위한 공사를 하지 않고도 기존 관로에 마이크로덕트를 매입하는 경우에 사용하는 방식을 말합니다. COD 관이나 외관, SCD관 등 기존 관로 방식으로 사용했을 때 대비 관로형 덕트를 사용했을 경우에는 한번의 메설만으로도 월등히 많은 케이블 용량을 수용할 수 있습니다.
특히 5G서비스등 수요 증가에 따라 지중 관로 설비의 용량 부족 현상이 발생하며 신규 관로 확보시 막대한 투자비, 관리청 인허가등 이슈등으로 굴착 투자 제한 사항이 발생합니다. 이런 경우 기존 관로등을 활용하는 최적의 방법으로 관로형 마이크로덕트를 제안해 드립니다. 다양한 외관 사이즈에 따라 덕트의 갯수, 사이즈등을 선택하실 수 있는 장점 또한 있습니다.
다양한 외관에 따른 마이크로덕트 매설 예
내관 – 50mm

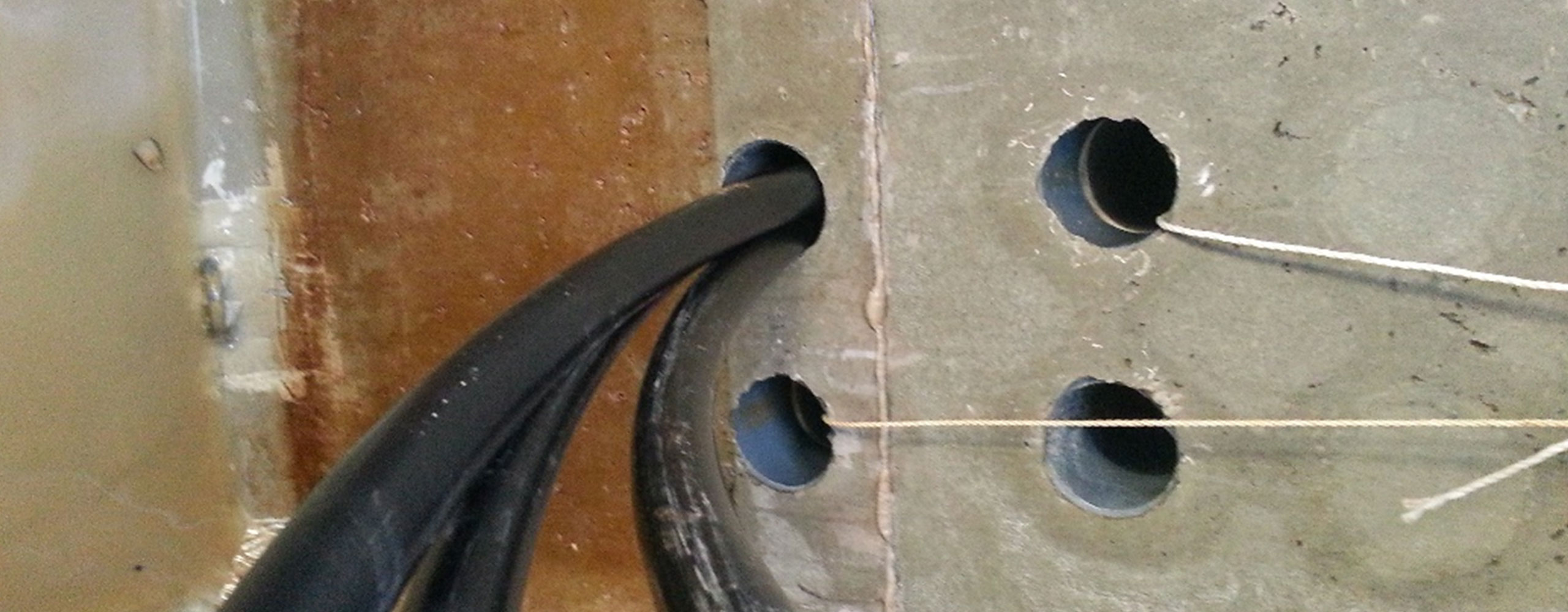

| 구분 | 맨홀~건물 인입 방안 | ||||
|---|---|---|---|---|---|
| 관 로 단 면 도 면 |
 |
 |
 |
 |
|
| 관로정보 | FC 50mm | ID : 50mm OD : 61mm | ID : 50mm OD : 61mm | ID : 50mm OD : 61mm | ID : 50mm OD : 61mm |

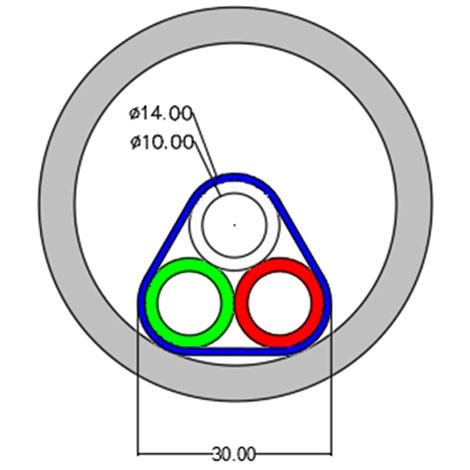

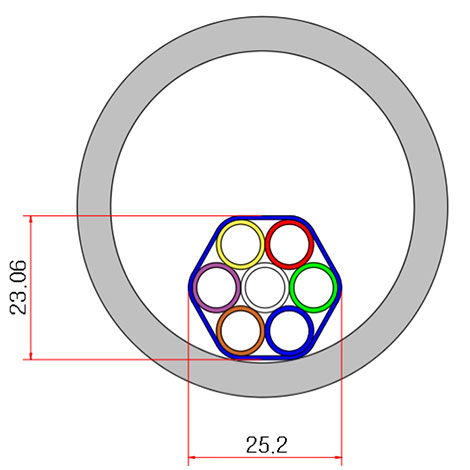

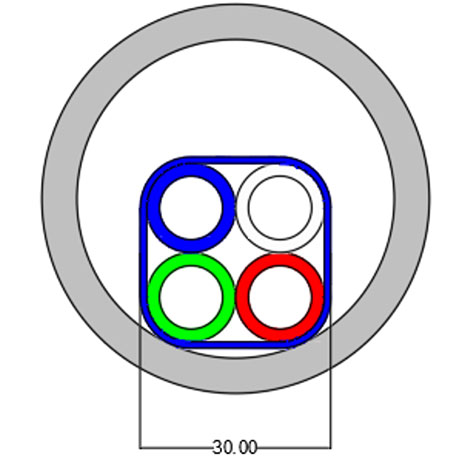

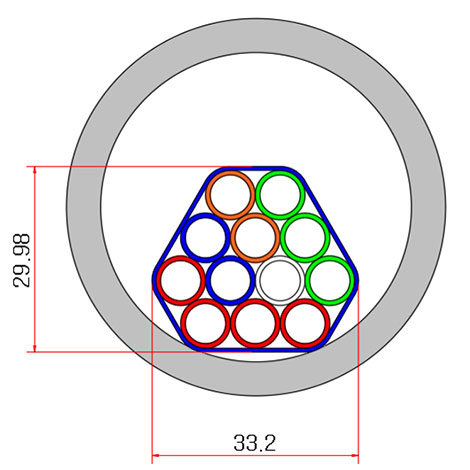

| Microduct | Thick wall duct 14/10mm 3way | Thick wall duct 14/10mm 4way | TC : 6mm 8/6.5mm 7way | TC : 6mm 8/6.5mm 12way | |
| FC 50mm 대비 관로 | 60% | 72% | 50% | 66% | |
| "최 대 수 용 코 어" |
*24 코아 기준 24c * 3way = 72c |
"*24 코아 기준 24c * 4way = 96c" |
"*24 코아 기준 24c * 7way = 168c" |
"*24 코아 기준 24c * 7way = 288c" |
|
내관 – 29mm
| SCD 29mm + 마이크로덕트 | |||
|---|---|---|---|
| 구분 | 드로잉 |  |
 |
| 명칭 | SCD 29mm 10/8mm 4way | SCD 29mm 8/6.5mm 4way | |
| SCD | OD(mm) | 35 | 35 |
| ID(mm) | 29 | 29 | |
| Microduct/SCD | 87% | 71% | |
| 덕트 | 가로(mm) | 21.2 | 17.2 |
| 세로(mm) | 25.34 | 20.51 | |
| 튜브 | OD(mm) | 10 | 8 |
| ID(mm) | 8 | 6.5 | |
내관 – 25mm
| SCD 25mm + Microduct | ||||
|---|---|---|---|---|
| 구분 | 드로잉 |  |
 |
 |
| 명칭 | SCD 25mm 10/8mm 3way | SCD 25mm 8/6.5mm 3way | SCD 25mm 8/6.5mm 4way_4/2.1mm 3way |
|
| SCD | OD(mm) | 29.6 | 29.6 | 29.6 |
| ID(mm) | 25 | 25 | 25 | |
| Microduct/SCD | 85% | 69% | 82% | |
| 덕트 | 가로(mm) | 21.2 | 17.2 | 17.2 |
| 세로(mm) | 19.85 | 16.13 | 20.51 | |
| 튜브 | OD(mm) | 10 | 8 | 8 |
| ID(mm) | 8 | 6.5 | 6.5 | |
